AMBE3000 usb stick remote server

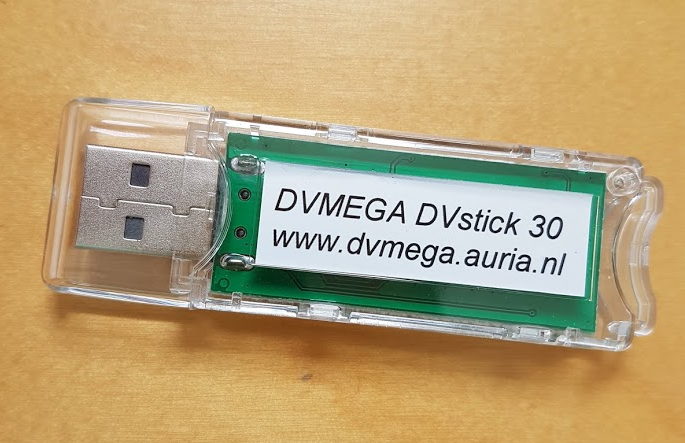

De AMBE3000 Stick is een USB stick welke een PC veranderd in een Hamradio Transceiver voor D-Star, DMR en Fusion. De gebruikte software is van BlueDV gemaakt door David PA7LIM.

Uitleg van de AMBE stick hier.

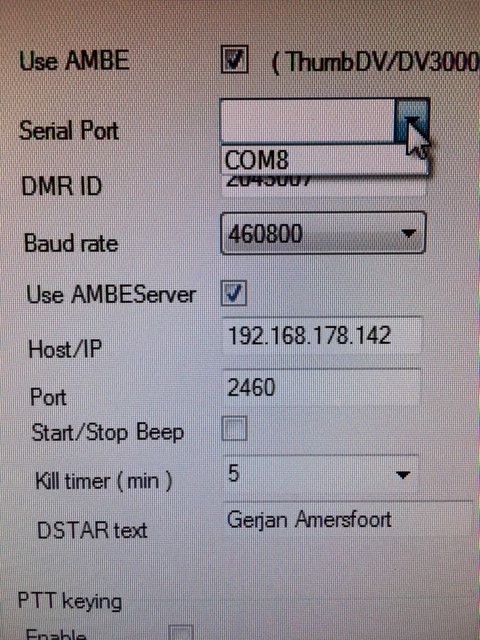

Ambe stick op de PC wordt geaktiveerd in het setup menu van BlueDV zie foto beneden. Use AMBE aanvinken als deze direct in de PC zit. Kies compoort in mijn geval compoort 8. Deze compoort wordt aangemaakt tijdens de installatie.

Maar de AMBE3000 stick kan ook in een Raspberry PI geplaatst worden en als server dienen voor BlueDV op de PC of op een andriod smartphone of tablet.

Zet bij de setup BlueDV het vinkje bij Use AMBEserver vul het ipadres van de server in en de poort 2460.

De installatie op een Raspberry PI

Tip 1: Gebruik Raspian (Stretch of Buster) light versie om zo min mogelijk belasting voor de PI te genereren.

Tip 2: Gebruik een goede voeding die minimaal 2 A kan leveren!!!
Hieronder de stappen om een AMBEserver op een Raspberry te installeren met als basis de lite versie en dat deze op de raspberry pi draait en voorzien van alle updates..

Standaard is de SSH toegang tot de Raspberry geblokkeerd. Om dit werkend te krijgen zonder een monitor en toetsenbord aan te sluiten kun je het volgende doen:

Je plaatst een leeg tekst filetje met de naam SSH in de boot van de sd kaart met het raspian besturings systeem. Dit kan gewoon in windows. Let op: de extensie “.txt” weglaat. Dus niet SSH.txt maar SSH. Let op: plaats het in de boot. NIET in de boot directory… anders werkt het nog niet.

Kaartje in de Raspberry en booten.

Zodra je SSH toegang hebt tot de Raspberry

TIP: Midnight Commander is een erg handig ‘ grafisch’ programma om te navigeren in linux. installeren gaat als volgt:

sudo apt-get install mc
je start het programma op met:
sudo mc

>>in mc kun je met F4 een file edditen echter daarvoor moet je voor starten mc het commando sudu su geven om genoeg rechten te krijgen! <<

cd /tmp
sudo wget https://github.com/marrold/AMBEServer/archive/master.zip
sudo unzip master.zip

De master.zip file’s worden uitgepakt in een nieuwe subdirectory “AMBEServer-master”

hierin vind je de file “AMBEserver.c”. Dit is de source code.
Hierin heb ik de standaard baudrate aangepast waarop de dongle werkt. Dit heb ik gedaan omdat de nieuwe dongles allemaal op 460800 Baud draaien en niet op 230400.

zoek in AMBEserver.c naar
#define default_baud 230400 en verander de 230400 naar 460800

safe deze file

vervolgens compileren in de sub directory:
sudo make
sudo make install

De AMBEserver is nu geïnstalleerd.
starten met
AMBEserver -x.. dit is een monitormode. Handig om te zien of alles werkt.
Normaale start is
AMBEserver

Om de AMBEserver automatisch te laten starten moet er een script file in de “/etc/init.d” directory geplaatst worden. Een voorbeeld file staat in “etc/tmp/AMBEServer-master/init.d” en heet “AMBEserver”
Deze file verplaatsen naar /etc/init.d

sudo cp /tmp/AMBEServer-master/init.d/AMBEserver /etc/init.d

ga naar de dir /etc/init.d

cd /etc.init.d
dan:
sudo chmod +x AMBEserver
sudo update-rc.d AMBEserver defaults

nu zal de AMBEserver automatisch opstarten

In mijn geval heb ik de AMBE3000 stick op USB 1 moeten zetten aangezien ik de Stick in een Raspberry Pi gebruik waar ook mijn Domoticz systeem op draait.

Onderstaande mijn config:

Om handmatig te starten: AMBEserver -1 /dev/ttyUSB1.
Automatisch starten met USB1 vul zoek in de AMBEserver.c de regel op waar /dev/ttyUSB0 staat en verander deze in /dev/ttyUSB1.

Handig om te kijken of je verkeer binnenkrijgt is met tcpdump. Doe sudo apt-get install tcpdump dit installleert het programma. tcpdump udp port 2460 geeft de output weer.1
